矿业废水水处理
技术方案
目录
第一章 概述
1．1工程背景
某矿山处理的废水总量为12000立方米/日,废水处理后进行回用。
1.2设计单位
1.3设计原则
□对废水中污染物进行分析比较，结合要求达到的处理后排放水水质标准，提出技术先进、工艺可靠、经济合理的工艺方案。
□废水处理工艺力求达到节能、低耗，且技术先进、操作简便，占地面积少，投资省。
□以环保法规和有关规范、标准为依据，确保废水处理后达标排放。
□满足国家，企业的技术排放要求。
1.4排放标准
以企业提出的COD排放要求为标准。
1.5设计依据
(1）水质化验、实验情况
(2)《中华人民共和国水污染防治法》
（3）《室外排水设计规范》GBJ14-87
（4）《砌体结构设计规范》GB50003-2001
（5）《混凝土结构设计规范》GB50010-2002
（6）《建筑地基基础设计规范》GB50007-2002
（7）《给水排水工程构筑物设计规范》GB50069-2002
（8）《供配电系统设计规范》GB50052-95
（9）《低压配电设计规范》GB50054-95
（10）《3-110KV高压配电装置设计规范》GB50060-92
（11）《环境工程手册-水污染控制卷》
（12）同类污水处理工程的设计、施工及运行资料
（13）《污水排放综合标准》GB8978-1996
（14）《地表水环境质量标准》GB3838-2002
1.6设计及施工范围
负责处理现有污水处理厂出水口处废水。
负责添加设备的管道，电气，仪表等安装。
第二章 设计规模与标准
2.1设计规模
按每日废水出水量12000m³设计。
2.2设计进水水质
现阶段污水处理厂出水指标：COD为100-200 mg/L
2.3设计排放标准
需达到标准：COD小于60mg/L
第三章 污水处理的方法比较与选择
3.1该类污水的特点和对处理的要求
选矿废水分别由铜精矿、铁精矿、硫精矿的浓缩池溢流水、滤液、过滤冲洗水及压滤车间尾矿压滤废水组成。经过污水处理厂絮凝+沉淀工艺后，除COD高出排放标准，其它指标均可达到。业主要求在较小的工艺改动与投资消耗下，出水COD小于60 mg/L，方可正常排放。
3.2工艺方案的选择
根据现场采集的水样，分析、化验、实验后，选用水解酸化+生物滤池处理，能满足业主对COD去除的要求。
生化工艺分为:活性污泥法、生物接触氧化法、SBR、BAF曝气生物滤池等。
活性污泥法、生物接触氧化法、SBR工艺占地面积大，水体停留时间长，运营维护繁琐等缺陷，不适宜用在本工程水体上。因业主要求：占地面积小，水体停留时间短，处理吨水成本低，处理效果显著等要求，根据废水水质特点 本工程选择BAF曝气生物滤池工艺，节约了造价成本与运行成本，占地面积符合业主要求。
BAF曝气生物滤池是20世纪80年代末在欧美发展起来的一种新型的污水处理技术，该技术已被证明是一种高效能、低成本、和占地小的污水处理系统。其作用在生物降解的同时，还结合有物理过滤吸附作用。曝气生物滤塔可达到较高的COD去除率，固体颗粒也被截持，因此省去了二沉池，本生物滤池填料采用新型材料，有较高的生物附着性，大大提高了处理效率。反洗气洗工艺解决了填料长时间使用堵塞问题，从而大大提高滤料的使用时间。

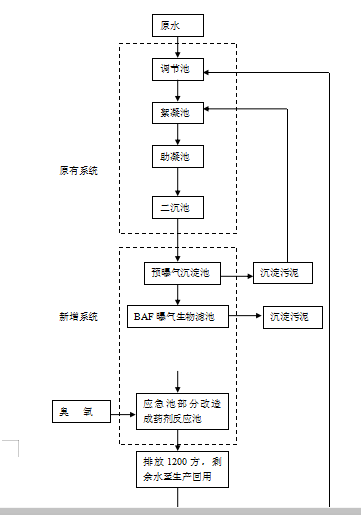

工艺说明：
原水经过原有的调节池，混凝池，助凝池，二沉池，通过预曝气 调节ph 值到8--9，并除去氢氧化钙，然后进入BAF曝气生物滤池深度处理，水力停留时间为1-1.5a小时，出水经管道混合器加入氧化剂臭氧排入应急池。处理后的废水1200方外排，剩余废水进入生产回用。
回用期间要保证生物滤池+臭氧溶液对COD的去除率达到90%以上，以保证废水回用后COD的负集。
BAF曝气生物滤池采用反冲气洗法对滤料进行清洗。反洗时间根据出水的变化进行，出水浑浊，水体上升流速变慢，SS值大幅增加时进行反洗。一般为1-2个月反洗一次。
3.4工艺原理及优势
与其它类型的生物过滤工艺相比，BAF工艺具有下列特性：
（1）向上流生物过滤
进水自滤池底部流向顶部，上流过滤在滤池的整个高度上持续提供正压条件，与下向流过滤相比提供了许多优势。
（2）使用特制的过滤及生物膜支持煤介：复合型生物滤料。确保获得较高的生物膜浓度和较大的截留能力，并加长了运行周期。
（3）高性能曝气BAF工艺采用了特制的曝气头：它不仅能高效的供氧，而且节约能源、使用安全、易于操作和维护。
（4）流体完全均匀的分布
空气和水流为同向流。BAF生物滤池的滤板配有高效长柄滤头，该滤头的防阻塞设计通过均匀的配水使过滤效果优化。
BAF生物滤池原理：
污水通过滤料层，水体含有的污染物被滤料层截留，并被滤料上附着的生物降解转化，同时，溶解状态的有机物和特定物质也被去除，所产生的污泥保留在过滤层中，而只让净化的水通过，这样可在一个密闭反应中达到完全的生物处理而不需在下游设置二沉池进行污泥沉降。
3.5主要污染物预期处理效果
项目 | CODcr（mg/L） | |
原水 | 180 | 去除率（%） |
预曝气池 | 162 | 10% |
BAF曝气生物滤池 | 48.6 | 70% |
次氯酸钠发生器 | 9.7 | 80% |
第一章 工艺技术方案
4.1各单元设计描述及主要技术参数
一：BAF曝气生物滤池：通过寄居在多孔填料上的好氧菌，对水体中的污染物进行降解，从而达到对废水的处理。
尺 寸：L×W×H=7m×7m×6.5m 10个
停留时间： 1.0-1.5h
有效水深：5.5m
有效总容积：3185m3
结构类型：钢砼结构
数 量：一座
附属设施：
:1：设备名称：单孔膜曝气器
型号：DN40
:2：设备名称：单孔膜反洗气器
型号：DN40（ABS管材）
:3：设备名称：长柄滤头
型号：LMT-1C
数量7200个
4：设备名称：罗茨风机
型号：NSR175
功率：55KW
QS:35.66m³/min
压力：53.9kPa
5：设备名称;罗茨风机（气洗反洗）
型号：NSR200
功率：90KW
QS：61.4m³/h
压力：58.8kPa
6：设备名称：提升泵（4台，三用一备）
型号：300GW480-15-45单级单吸
功率45KW
流量：480m³/h
二：预曝气沉淀池：主要作用为降低废水中pH值，除去氢氧化钙 为后续生化创造条件。
尺 寸：L×W×H=20m×4m×20m
停留时间： 1-2h
有效水深：4m
有效容积：1200m3
结构类型：钢砼结构
数 量：一座
附属设施：
1：斜板支架及填料：
型号：100mm×100mm
污泥泵
